熱式氣體質量流量計

來源：作者：

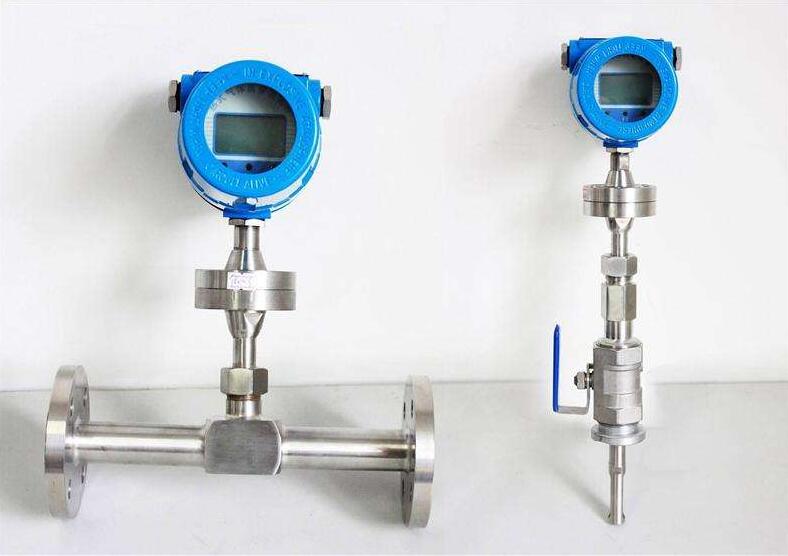

熱式氣體質量流量計

SCRSL系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。

一、SCRSL系列熱式氣體質量流量計產品的技術優勢：

1、專有流量數據模型算法；模糊理論控制溫度、濕度算法；

2、高性能智能微處理器及模數、數模轉換芯片；

3、寬量程比100：1；大口徑，低流速，壓損可忽略；

4、直接測量質量流量，無須溫壓補償；

5、低流速測量非常靈敏；

6、設計、選型方便，安裝、使用簡便；

7、適合各類單一或混合氣體流量測量。

二、SCRSL系列熱式氣體質量流量計產品特點：

1、采用穩定性極高的轉lijishu鉑RTD傳感器

2、采用享有專有技術”平衡結構封裝”,介質溫度自補償

3、專有算法,可實現高線性、高重復性、高精度

4、量程比寬100:1,可據用戶要求可拓展

5、可實現大管徑小流量測量，#小流量可測低至零,分辨率0.001m/s

6、無可動部件、振動影響可忽略

7、直管段要求不高1-2D

8、與介質的溫度、壓力無關

9、專有高溫算法，介質溫度可達+510℃，

10、采用高濕算法，實現高精度測量

11、對流量信號鍵入12點動態修正，內置10點修正

12、在線動態校正電流/電壓輸出

13、對粉塵等小顆粒不敏感

14、在線不斷流裝卸，維護方便

三、SCRSL系列熱式氣體質量流量計應用場合：

1、公用工程---電﹑氣﹑ 水處理的監控

管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣

2、石油與天然氣工業

能量交換；填井氣回收；燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控

3、電力行業

燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量

4、化學行業

煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量；電池工廠各種氣體流量測量

5、冶金行業

鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制

6、紙漿與造紙行業

廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量

7、食品及醫藥行業

加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制

8、環保

沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量

9、其他行業

工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制

四、SCRSL系列熱式氣體質量流量計性能指標：

1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）

2、準確度: ±1%的讀數 ±0.5%滿量程

3、量程比：通常100：1（取決于標定流量的范圍）

4、管徑范圍: 15mm～6000mm

5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體

6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH

7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃

8、傳感器直徑：ф3、ф2.5

9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12

10、傳感器材質：316不銹鋼、哈氏合金、鈦

11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金

12、雙向測量介質流量

13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, #大負載:1000Ω

14、累積脈沖量輸出

15、鍵入12段非線性修正，內置10段非線性修正

16、通訊：串口輸出RS232/RS485

17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W

18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??

19、大屏幕LCD顯示：七位瞬時流量，八位累積流量

20、過程壓力:1.6Mpa（#大20MPa）

21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。

22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）

23、防護等級：IP65

五、SCRSL系列熱式氣體質量流量計傳感器參數：

管段傳感器數據表（螺紋連接）

內徑DN	重量（Kg）	安裝長度L	連接螺紋		額定壓力（MPa）
內徑DN	重量（Kg）	安裝長度L	帶連接件	不帶連接件	額定壓力（MPa）
20	4.5	280	R3/4″	G1″	1.6MPa
25	4.7	280	R1″	G11/4″
40	5.0	280	R11/2″	G2″

注：DN<20mm時，傳感器尺寸請咨詢我公司
管段傳感器尺寸表(法蘭連接)

內徑DN	重量（Kg）	安裝長度L	法蘭尺寸			額定壓力（MPa）
內徑DN	重量（Kg）	安裝長度L	D	D0	N×A	額定壓力（MPa）
20	6.2	280	105	75	4×14	1.0
25	6.6	280	115	85	4×14
32	7.2	280	140	100	4×18
40	8.2	280	150	110	4×18
50	9.6	280	165	125	4×18
65	10.8	280	185	145	4×18
80	13.1	280	200	160	8×18
100	16.5	280	220	180	8×18
125	19.6	290	250	210	8×18
150	29.8	310	285	240	8×22
200	40	340	340	295	8×22
250	56	370	395	350	12×22
300	66	410	455	400	12×22
350	70	440	505	460	16×22
400	75	480	565	515	16×26
450	90	510	615	565	20×26
500	105	550	670	620	20×26
600	162	620	780	725	20×30
700	180	690	860	810	24×26	0.6
800	240	750	975	920	24×30
1000	390	890	1175	1120	28×30
1200	650	1030	1405	1340	32×33
1400	850	1160	1630	1560	36×36
1600	1150	1290	1830	1760	40×36
1800	1500	1430	2045	1970	44×39
2000	1890	1560	2265	2180	48×42

注：表中只給出了1.0Mpa的額定壓力，高于1.0Mpa時請咨詢我公司

六、SCRSL熱式氣體質量流量計產品選型：

HDRSL	熱式氣體質量流量計
公程通徑	-XX	100表示DN100
安裝形式		G	管道式
		C	插入式	1		螺紋連接
				2		法蘭連接
公稱壓力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
工藝條件				0	普通
				1	防腐
				2	防爆
				3	高溫
輸入信號					A		無輸出
					B		4~20MA
					C		RS485 MODBUS
供電電源							1	220V AC
							2	24V DC
