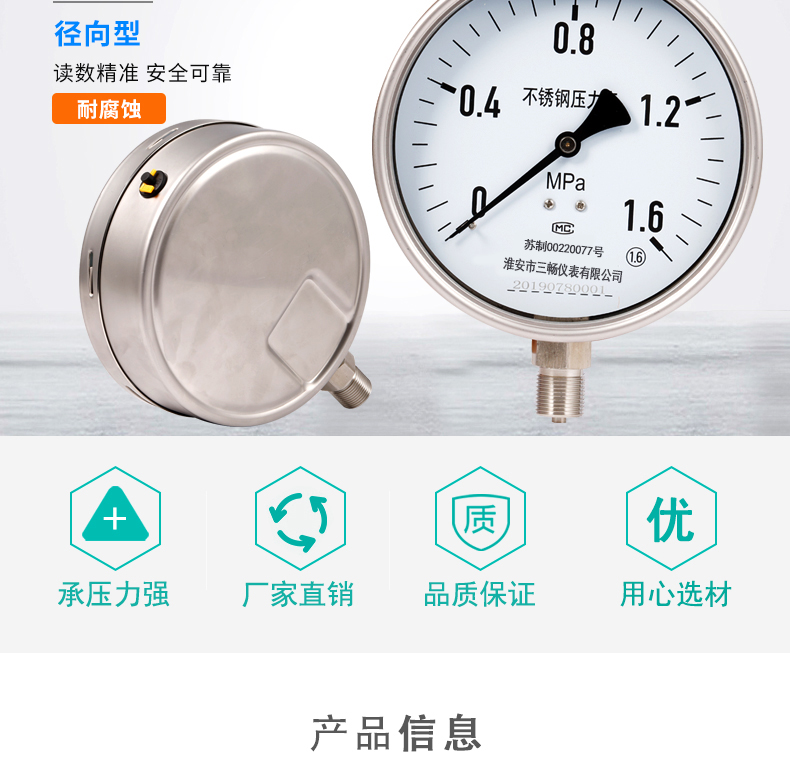

Y-N150B-F不銹鋼耐震壓力表

產品簡介：

Y-N150B-F不銹鋼耐震壓力表以獨特的結構設計為量表監測者提供最大的安全保護。它既抗腐又耐用，廣泛應用于石油、化工、化纖、冶金、核電、鉆井平臺等眾多領域�？蓽y量對耐蝕、抗振要求較高的工藝流程或試驗環境中各種流體介質的壓力。

全國咨詢熱線：

0517-86998326

立即詢價

產品詳情

Y-N150B-F不銹鋼耐震壓力表以好特的結構設計為量表監測者提供#大的安全保護。它既抗腐又耐用，廣泛應用于石油、化工、化纖、冶金、核電、鉆井平臺等眾多領域�？蓽y量對耐蝕、抗振要求較高的工藝流程或試驗環境中各種流體介質的壓力。

本儀表的整體結構設計合理、工藝精致，具有較高的測量精que度和持久的穩定性。


□Y-N150B-F不銹鋼耐震壓力表主要技術指示

加工定制	是	公稱直徑	1500mm
型號	Y-150 B F	測量范圍	-0.1-60 MPa
類型	徑向型	鏈接形式	螺紋式
精度等級	1.6級	環境溫度	-20℃-70℃
壓力管材料	不銹鋼316L	介質溫度	-40℃-260℃
接液	不銹鋼304	外殼	不銹鋼304
螺紋尺寸	M201.5ZG1/2 G1/2 ZG3/8 Z3/8 G3/8 M1615 非常用螺紋:M141.5 ZG1/4 Z1/4 G1/4 ZG1/8 M101 7/16M12*1.5(其他規格可以訂貨)
量程	0.1/ 0.16/0.25/0.4/0.6/1.0/1.6/2.5/4.0/6.0/ 0/16/25/40/60/100MPa -0.1-0/0.10.06/-0.1-0.15/-0.1-0.3/-0.1-0.5 0.1-0.9/ 0.1-1.5/-0.1-2.4MPa(其他金程可以谷詢客服)

□Y-N150B-F不銹鋼耐震壓力表結構與原理

儀表由導壓系統（包括接頭、彈簧等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼、泄壓后蓋、表玻璃等）所組成。外殼為氣密型結構，能在效地保護內部機件免受環境影響和污穢侵入，同時防止充液表中的硅油泄漏；其次本儀表在敏感元件和表玻璃之間有一堅硬的不銹鋼夾層，保護了在意外爆破時保護使用者免受碎片和測量介質傷害；同時表殼內壓力一旦超過一定值后，儀表背部設有的快速泄壓安全后蓋將開啟，以釋放表殼內壓力。另外對于充液表還能夠抗工作環境較劇烈和介質壓力的脈動影響。

導壓系統及外殼等材質

零件名稱	材料牌號
接頭	0Cr17Ni12Mo2（316）
彈簧管	0Cr17Ni12Mo2（316）
外殼、后蓋、表罩	0Cr18Ni9（0Cr18Ni9）

□ Y-N150B-F不銹鋼耐震壓力表型號表示

Y	規格						內容
壓力表	－
		儀表公稱直徑及安裝型式					150表示直徑為150mm的徑向直接安裝式

			不銹鋼	－	F		耐蝕
					FZ		耐蝕抗振
					功能	安全型
Y	－	100	B	－	□	Q
